عازل زجاجي من النوع الثلاثي المظلة

عازل زجاجي من النوع الثلاثي المظلة هو الفئة الفرعية الراقية للعوازل الزجاجية المضادة للتلوث. إنها تتبنى تصميما تدريجيا مع ثلاث طبقات من التنانير المظلية ، تتميز بنسبة زحف عالية للغاية وقدرة ممتازة على مكافحة التلوث. تم تطويره خصيصا لسيناريوهات الانتقال القاسية للغاية مثل التلوث الشديد ورذاذ الملح العالي والجليد المتكرر. إنه المكون العازل الأساسي لخطوط الجهد العالي للغاية 750 كيلو فولت و 1000 كيلو فولت.

1) الهيكل الأساسي وميزات التصميم

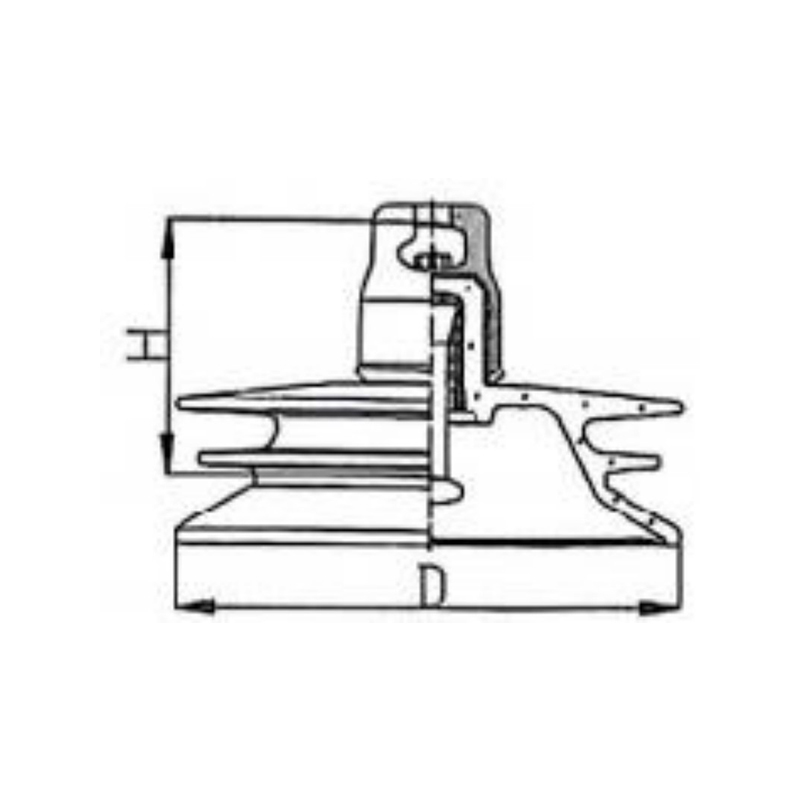

• يعتمد التكوين المتدرج لتنورة المظلة المكونة من ثلاث طبقات تصميما لمظلة كبيرة + مظلة متوسطة + مظلة صغيرة ، مع أكبر قطر لمظلة الطبقة العليا وأوسع زاوية خارجية ، والتي يمكن أن تحمي بشكل فعال الطبقات الوسطى والسفلى من تنانير المظلة ، تسد معظم الغبار ، رذاذ الملح ، التكثيف ، إلخ. الطبقة الوسطى مظلة تنورة يأخذ على حماية مظلة كبيرة ، مزيد من تشتيت ضغط الرياح والأحمال الجليد؛ يتم ترتيب مظلة صغيرة الطبقة السفلى بشكل مضغوط ، وتعظيم تمديد مسار الزحف. يتم تقريب حواف جميع التنانير المظلية ومعالجتها بتفريغ مضاد للإلكترود ، مما يقلل من فقدان الهالة والتداخل الراديوي ، ويحسن كفاءة التنظيف الذاتي عند غسلها بمياه الأمطار ، مما يقلل من بقايا التلوث.
• يتكون الهيكل الأساسي والجسم المادي من قطع زجاجية مقسى ، وأغطية فولاذية مجلفنة بالغمس الساخن ، وأقدام فولاذية عالية القوة ، ولصق أسمنتي خاص مضاد للشيخوخة. إنه يرث المزايا الأساسية للعوازل الزجاجية مثل الكسر الذاتي ذي القيمة الصفرية ، ومقاومة القوس ، والقوة الميكانيكية العالية. سوف تنفجر قطع العازل التالفة تلقائيا وتسقط ، مما يسمح بالفحص البصري المباشر دون الحاجة إلى اكتشاف تسلق القطب.

2) المزايا الأساسية

• أداء فلاش عالي للغاية مضاد للتلوث: يمكن أن تصل نسبة الزحف إلى 30-40 مم/كيلو فولت ، وهو ما يتجاوز بكثير العوازل من النوع المزدوج الغمد. يمكن أن يمنع بشكل فعال المسار الموصل للتلوث في التلوث الصناعي الشديد وبيئات الرش الساحلية عالية الملح ، مما يقلل من معدل تعثر وميض التلوث بأكثر من 30 ٪ مقارنة بنوع الغمد المزدوج ، مما يلبي تماما متطلبات العزل لخطوط الجهد العالي للغاية.
• مقاومة قوية لظروف العمل القاسية: يحسن الهيكل المتماثل لتنانير المظلة ثلاثية الطبقات بشكل كبير من مقاومة اهتزاز الرياح ومقاومة سد الجليد. يمكنه تحمل نطاق درجات حرارة واسع من -40℃ إلى 70℃ ، وهو مناسب للسيناريوهات المتطرفة مثل المناطق المرتفعة ذات الأشعة فوق البنفسجية القوية ، ومناطق الجليد المتكررة ، والمناطق الساحلية ذات الأعاصير المتكررة.
• اقتصاد تشغيلي كبير: تصميم التظليل لتنانير المظلة ثلاثية الطبقات + حواف المظلة المستديرة يجعل من الصعب على التلوث الالتصاق ، ومن السهل سقوط التلوث بعد غسل المطر. يتم تقليل وتيرة التنظيف اليدوي بنسبة 50 ٪ مقارنة بنوع الغمد المزدوج ؛ ميزة الكسر الذاتي ذات القيمة الصفرية تلغي الحاجة إلى اكتشاف القطع الفردية ، مما يقلل من تكلفة العمالة للتشغيل والصيانة بنسبة 60 ٪ مقارنة بالعوازل الخزفية.

3) سيناريوهات قابلة للتطبيق

• خطوط نقل الجهد العالي للغاية 750 كيلو فولت/1000 كيلو فولت في مناطق رش الملح شديدة التلوث / الساحلية;
• مشاريع عبر البحر فائقة الجهد في المناطق الساحلية مع رش الملح العالي والرطوبة العالية;
• خطوط الجهد العالي للغاية في المناطق المرتفعة (3000 مليون دولار) ومناطق الجليد المتكررة (سمك الجليد-20 مم);
• سيناريوهات النقل ذات التلوث العالي والحمل الميكانيكي في النوى الحضرية والموانئ الكبيرة.

4) اختيار وتشغيل النقاط الرئيسية

• في مناطق رش الملح شديدة التلوث / الساحلية ، أعط الأولوية لاختيار النماذج بنسبة زحف تبلغ 35 مم / كيلو فولت;
• تحتاج خطوط الجهد العالي للغاية إلى مطابقة الطرز عالية القوة مع حمولة كسر ميكانيكية مصنفة تبلغ 210 كيلو نيوتن;
• في المناطق المرتفعة ، يوصى بإضافة طلاءات مقاومة للأشعة فوق البنفسجية لإطالة عمر خدمة مكونات الزجاج;
• في المناطق الملوثة بشدة ، قم بإجراء عمليات تفتيش كل 2-3 أشهر ، مع التركيز على فحص شقوق تنورة المظلة وصدأ الأغطية الفولاذية والأقدام الفولاذية;
• في المناطق الساحلية ، أعط الأولوية لاستخدام ملحقات الفولاذ المقاوم للصدأ أو رش الطلاءات المضادة للتآكل على أغطية فولاذية وأقدام فولاذية;
• في المناطق الجليد المتكررة ، فمن المستحسن أن تتحد مع الأجهزة المضادة للتجمد لتجنب التنانير مظلة يجري سدها من قبل الجليد وتسبب فلاشوفر.
