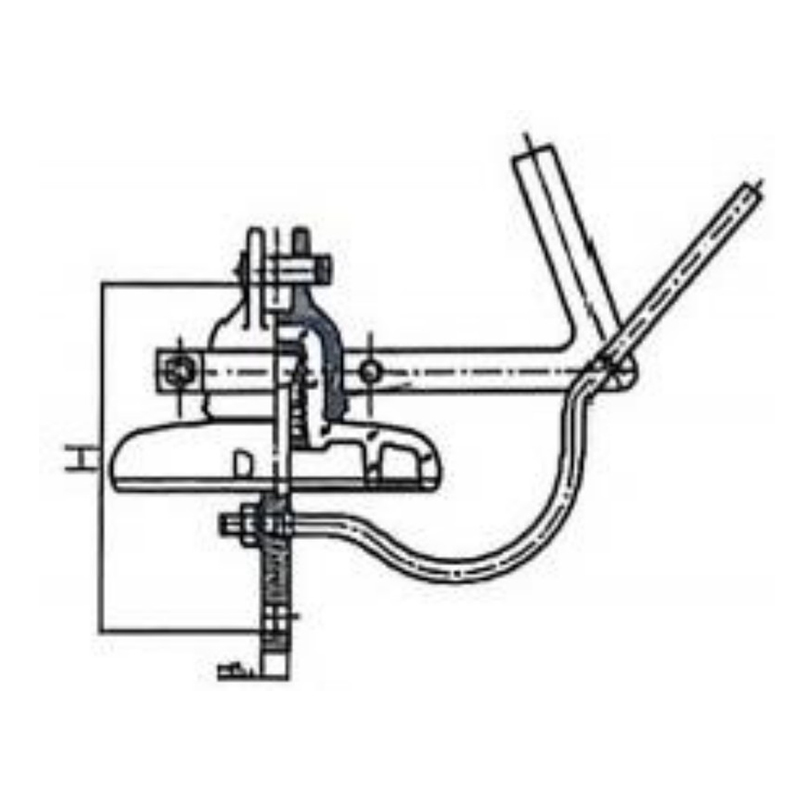

سلك أرضي نوع عازل زجاجي

العوازل الزجاجية من نوع الأسلاك الأرضية هي أجهزة عازلة متخصصة مصممة للأسلاك الأرضية العلوية (أسلاك الحماية من الصواعق) لخطوط النقل. وظيفتها الرئيسية هي دعم وعزل الأسلاك الأرضية ، ومنع التفريغ بين الأسلاك الأرضية والأبراج ، وأنها تمتلك الحماية من الصواعق ، والاهتزاز المضادة للرياح ، وخصائص مقاومة الشيخوخة. إنها مناسبة لأنظمة الأسلاك الأرضية لخطوط النقل بجهد يتراوح من 110 كيلو فولت إلى 1000 كيلو فولت.

1) الهيكل الأساسي وميزات التصميم

• يتميز التصميم الخفيف والمدمج للعوازل الزجاجية من نوع السلك الأرضي بقطر تنورة مظلة أصغر وارتفاع هيكلي أقل مقارنة بعوازل الخط. الوزن الإجمالي أخف وزنا ، ويتكيف مع خصائص الحمل الميكانيكي المنخفض للأسلاك الأرضية. يعتمد شكل المظلة في الغالب على مظلة واحدة أو هياكل مظلة مزدوجة ضحلة ، وتحتاج مسافة الزحف فقط إلى تلبية متطلبات العزل للأسلاك الأرضية ، دون الحاجة إلى متابعة نسبة الزحف العالية. إنه يوازن بين الاقتصاد والتطبيق العملي.
• يتكون التركيب الأساسي والمواد بشكل أساسي من مكونات الزجاج المقسى ، وأغطية الصلب المجلفن بالغمس الساخن ، والأقدام الفولاذية ، والمواد اللاصقة الأسمنتية عالية الجودة. إنه يرث المزايا الأساسية للعوازل الزجاجية مثل الكسر الذاتي ذي القيمة الصفرية ، ومقاومة القوس ، ومقاومة الاهتزاز. تصنع الأغطية الفولاذية والأقدام الفولاذية من عملية الجلفنة بالغمس الساخن السميكة ، مما يوفر مقاومة أقوى للتآكل ويتيح التكيف مع البيئة الخارجية القاسية.
• تعتمد طريقة التوصيل في الغالب على توصيلات من نوع المقبس الكروي ، وهي ملائمة للتركيب ويمكن أن تتكيف بسرعة مع أجهزة الأسلاك الأرضية. لديهم أيضا قدرات ضبط زاوية معينة للتكيف مع تشوه قوة الأبراج.

2) المزايا الأساسية

• التكيف مع خصائص العمل من الأسلاك الأرضية. لا تحتوي الأسلاك الأرضية على جهد تشغيل مقنن وتحتاج فقط إلى تحمل الجهد الزائد للبرق. لذلك ، فإن تكوين العزل للعوازل من نوع الأسلاك الأرضية يتطابق بدقة مع المتطلبات ، وتجنب التصميم المفرط ، والتكلفة أقل بنسبة 30 ٪ إلى 40 ٪ من تلك الخاصة بالعوازل المقاومة للتلوث.
• اهتزاز الرياح القوية ومقاومة التعب. تكون الأسلاك الأرضية دائما في بيئة الهواء العالية ، وهي عرضة للاهتزاز عالي التردد بسبب قوة الرياح. يعمل عازل نوع السلك الأرضي على تحسين هيكل اللصق ، ويمكنه امتصاص طاقة الاهتزاز بشكل فعال ، وتجنب التشقق عند الاتصال بين القدم الفولاذية والمكون الزجاجي ، وله عمر إجهاد يزيد عن 30 عاما.
• انخفاض تكلفة التشغيل والصيانة. تتيح ميزة الكسر الذاتي ذات القيمة الصفرية الفحص البصري للعوازل المتدهورة دون تسلق البرج للكشف. مطلوب فقط عمليات تفتيش منتظمة واستبدال قطع الانفجار الذاتي ، مما يقلل بشكل كبير من عبء العمل على التشغيل والصيانة لنظام الأسلاك الأرضية.
• أداء ممتاز مقاومة البرق. تتمتع المادة الزجاجية نفسها بمقاومة قوية للقوس ولن تعاني من تلف دائم في العزل بعد الصواعق ، مما يحافظ على القوة الميكانيكية وأداء العزل ، مما يقلل من مخاطر فشل الأسلاك الأرضية الناجم عن أخطاء البرق.

3) سيناريوهات قابلة للتطبيق

• أسلاك أرضية علوية / أسلاك حماية من الصواعق من خطوط نقل 110 كيلو فولت إلى 1000 كيلو فولت;
• أنظمة الأسلاك الأرضية في البيئات القاسية مثل المناطق الساحلية والارتفاعات العالية ومناطق التلوث الصناعي;
• الأسلاك الأرضية للخطوط ذات الامتداد الكبير التي تحتاج إلى تحمل الأحمال الشديدة مثل الرياح القوية والجليد;
• مشاريع الأسلاك الأرضية لخط النقل التي تحتاج إلى تقليل التداخل اللاسلكي.

4) اختيار وتشغيل النقاط الرئيسية الصيانة

• حدد حمولة الكسر المقدرة بناء على التوتر الميكانيكي للسلك الأرضي. عادة ما يكون 2.5 إلى 3 أضعاف أقصى توتر تشغيل للسلك الأرضي;
• في المناطق الملوثة ، يجب زيادة مسافة الزحف بشكل مناسب ، ويجب اختيار النماذج ذات نسبة الزحف-18 مم/كيلو فولت;
• بالنسبة للأسلاك الأرضية ذات الامتداد الكبير ، يجب إعطاء الأولوية للنماذج ذات حمولة كسر ميكانيكية مصنفة-100 كيلو نيوتن.
• في المناطق النظيفة العادية ، قم بإجراء عمليات التفتيش كل 12 شهرا ، وفي البيئات القاسية ، كل 6 أشهر;
• انتبه بشكل خاص لصدأ الغطاء الفولاذي والقدم الفولاذية ، والشقوق في تنورة المظلة ، والقطع ذاتية الانفجار ، واستبدل العوازل المتدهورة في الوقت المناسب;
• في مناطق رش الملح الساحلية ، يمكن رش الغطاء الفولاذي والقدم الفولاذية بطلاء مضاد للتآكل لإطالة عمر الخدمة.
