عوازل زجاجية من النوع المزدوج

عازل زجاجي من النوع المزدوج المظلة هو الفئة الفرعية السائدة لعوازل الزجاج المضادة للتلوث. بفضل تصميمه المتباين الذي يتميز بتنانير مظلة مزدوجة ، فإنه يأخذ في الاعتبار الفلاش المضاد للتلوث ، والقدرة على التنظيف الذاتي ، والاستقرار الميكانيكي ، وهو مناسب لسيناريوهات النقل المعقدة مثل التلوث المتوسط والشديد ، والظروف الرطبة والضبابية. يستخدم بشكل شائع في مناطق التلوث الصناعي ومناطق رش الملح الساحلية.

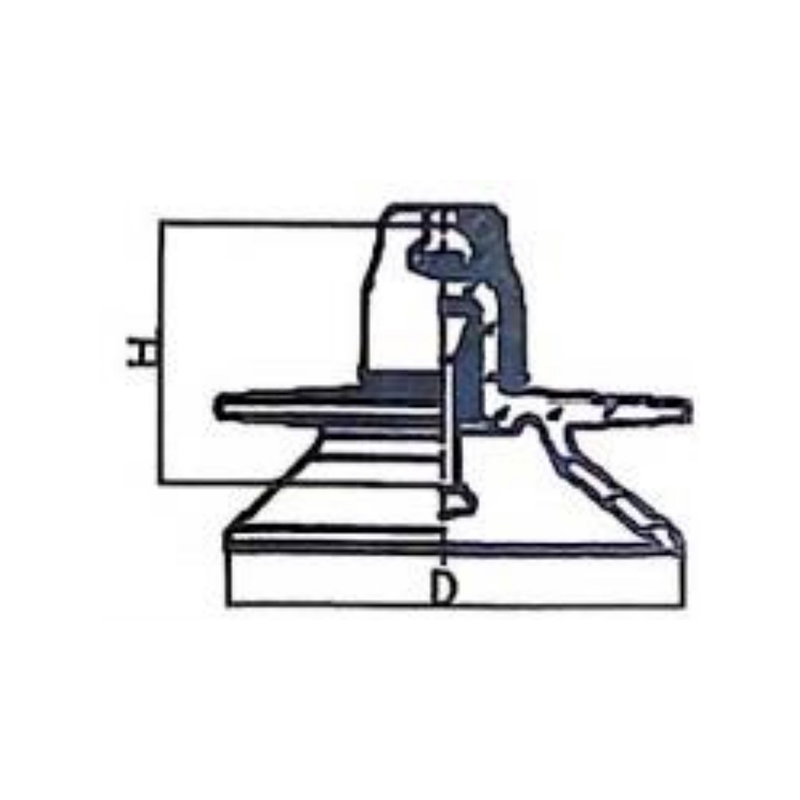

1) الهيكل الأساسي وميزات التصميم

• يعتمد تكوين تنورة المظلة المزدوجة على تصميم مزيج من مظلة كبيرة ومظلة صغيرة. المظلة الكبيرة العلوية لها قطر أكبر وزاوية خارجية أكبر لتنورة المظلة ، والتي يمكن أن تحمي بشكل فعال المظلة الصغيرة السفلية وتقلل من التصاق الغبار ، ضباب الملح ، فضلات الطيور ، إلخ.؛ يتم ترتيب المظلة الصغيرة السفلية بشكل مضغوط ، مما يؤدي إلى إطالة مسافة الزحف بشكل كبير وتعزيز أداء العزل. حواف التنانير المظلة كلها مستديرة لمعالجة الزاوية ، مما يقلل من فقدان الهالة ويعزز تأثير التنظيف الذاتي أثناء الغسيل بالمطر.
• التكوين الأساسي لا يزال هو نفسه. الجسم الرئيسي مصنوع من قطع الزجاج المقسى ، والأغطية الفولاذية المجلفنة بالغمس الساخن ، والأقدام الفولاذية ، والمواد اللاصقة الأسمنتية عالية الجودة. إنه يرث المزايا الأساسية للعوازل الزجاجية مثل الكسر الذاتي ذي القيمة الصفرية ، ومقاومة القوس ، والقوة الميكانيكية العالية. يمكن أن تنفجر العوازل المعيبة تلقائيا وتسقط دون الحاجة إلى فحص تسلق القطب.

2) المزايا الأساسية

• قدرة فائقة على مكافحة التلوث. يمكن أن تصل مسافة الزحف إلى 25-35 مم/كيلو فولت ، وهي أعلى بكثير من العوازل القياسية. يمكن أن تمنع بشكل فعال القنوات الموصلة التي تشكلها التلوث ، مما يقلل بشكل كبير من معدل التعثر في التلوث في البيئات الرطبة ، ومناسبة لسيناريوهات التلوث العالي مثل المواد الكيميائية والمعادن والمناطق الساحلية.
• يوازن التنظيف الذاتي واقتصاد التشغيل. إن تصميم واقي المظلة الكبير وحافة المظلة على شكل قوس يجعل من غير المرجح أن تتراكم الأوساخ ، ويمكن أن تسقط بسرعة بعد غسل المطر ، مما يقلل من وتيرة التنظيف اليدوي ؛ تعمل ميزة الكسر الذاتي ذات القيمة الصفرية على تقليل تكاليف الفحص وزيادة كفاءة التشغيل بأكثر من 50 ٪ مقارنة بالعوازل الخزفية التقليدية.
• استقرار ميكانيكي قوي. يعمل الهيكل المتماثل للتنورة ذات المظلة المزدوجة على تشتيت ضغط الرياح وحمل الجليد ، كما أن اهتزازها المضاد للرياح وقدراتها المضادة للتجمد تتفوق على نوع المظلة الواحدة ، وهي مناسبة للخطوط ذات الامتداد الكبير بمستويات الجهد المختلفة من 110 كيلو فولت إلى 1000 كيلو فولت.

3) سيناريوهات قابلة للتطبيق

• خطوط النقل في مناطق التلوث الصناعي المتوسطة والشديدة مثل المجمعات الكيميائية ومناجم الفحم ومصانع المعادن;
• مشاريع النقل في المناطق الساحلية ذات الرذاذ الملحي العالي والرطوبة العالية ، بما في ذلك المشاريع القريبة من البحر والجزيرة;
• خطوط النقل في المناطق الرطبة والضبابية ذات الجليد المتكرر والمناطق الجبلية والارتفاعات العالية;
• المناطق ذات التلوث المشترك مثل المناطق الحضرية الكثيفة والمناطق الهامشية الحضرية الريفية.

4) اختيار وتشغيل النقاط الرئيسية

• في مناطق التلوث المعتدل ، يمكن اختيار نموذج بمسافة زحف 25-28 مم/كيلو فولت. بالنسبة للتلوث الشديد / مناطق رش الملح الساحلية ، يوصى باستخدام نماذج بمسافة زحف تبلغ 30 مم / كيلو فولت أو أعلى;
• بالنسبة لخطوط الجليد الطويلة والمتكررة ، يفضل استخدام النماذج عالية القوة مع حمولة كسر ميكانيكية مصنفة تبلغ 160 كيلو نيوتن.
• في مناطق التلوث الخفيفة والمتوسطة ، يتم إجراء عمليات التفتيش مرة كل 6-12 شهرا ، وفي مناطق التلوث الشديدة ، يتم إجراء عمليات التفتيش كل 3-6 أشهر;
• انتبه بشكل خاص لظروف الصدأ للغطاء الفولاذي والقدم الفولاذية ، وفي المناطق الساحلية ، يمكن إضافة الطلاءات المضادة للتآكل أو اختيار ملحقات الفولاذ المقاوم للصدأ;
• لا يلزم تنظيف إضافي. يجب استبدال قطع العازل ذاتية الانفجار فقط في الوقت المناسب.
